上図に示したように、ホーンの体積を24.6Lに固定したまま、ホーン長を調整したときの特性をシミュレーションしてみます。

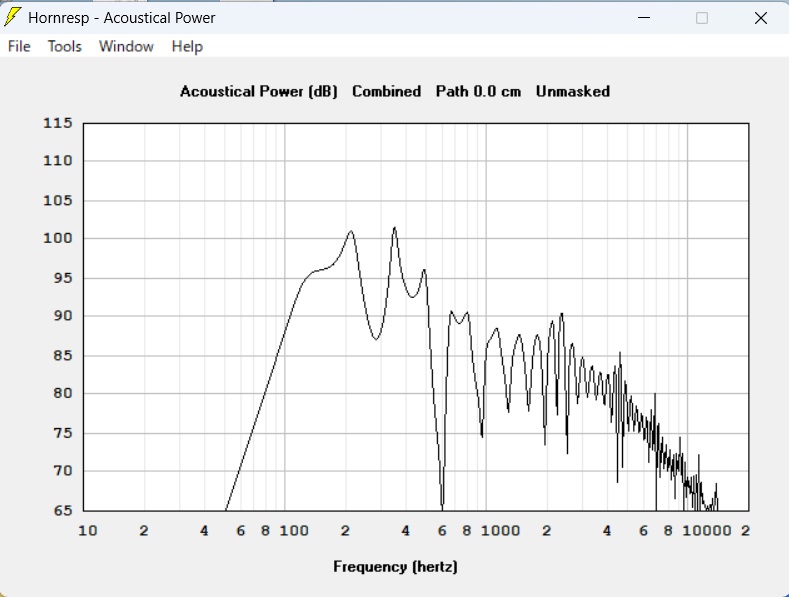

①ホーン長 1.0m （理論共振周波数85Hz）
②ホーン長 1.5m （理論共振周波数57Hz）
③ホーン長 2.0m （理論共振周波数43Hz）
④ホーン長 2.5m （理論共振周波数34Hz）

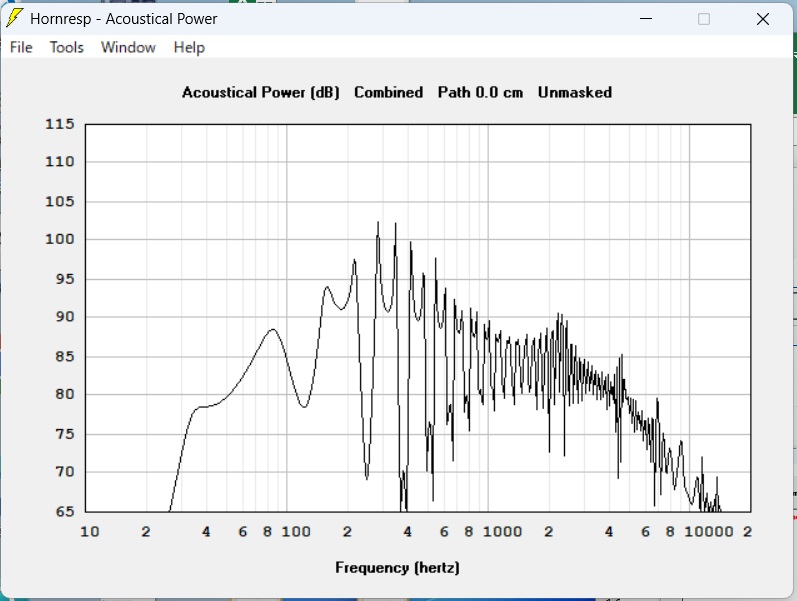

⑤ホーン長 3.0m （理論共振周波数28Hz）
大まかな傾向は、ホーン開口部を一定にした前回のシミュレーションと同じでした。ホーン長を伸ばしたときには、たとえ開口部面積を犠牲にしたとしても、80Hz付近まで十分な音圧が得られ、28Hzの再生も狙うことができる結果になりました。
一方で、ホーン長を短くしたときは、1/4共鳴から想定される共鳴周波数は85Hzですが、実際の最低域は120Hz付近という結果になりました。
ホーン長1.0mの①では、開口部の面積を770cm2まで拡大することができたことで、200～600Hzの凹凸は抑制されました。しかし、こうしたメリットより最低域の伸びが悪くなるデメリットの方が勝ってしまうように感じます。
①ホーン長 1.0m （理論共振周波数85Hz）
②ホーン長 1.5m （理論共振周波数57Hz）
③ホーン長 2.0m （理論共振周波数43Hz）
④ホーン長 2.5m （理論共振周波数34Hz）
⑤ホーン長 3.0m （理論共振周波数28Hz）
インピーダンスでは、開口部が770cm2と非常に大きくなった①では、高域側になるほど凸が小さくなるという結果が得られました。比較的開口部が広くなったことで、ホーンの放射効率が高まったためと考えられます。
①ホーン長 1.0m
②ホーン長 1.5m
③ホーン長 2.0m
④ホーン長 2.5m
⑤ホーン長 3.0m
群遅延でも、開口部を大きく設定できた①の優秀さが目立ちます。開口部を大きくできなかった⑤は、さらに400Hz付近の特性が悪くなってしまいました。
・ホーンの開口部が小さくても、3mのホーンでは重低音域の音圧が得られた。
・ホーンカットオフが大きく上昇した1.0mのホーンでは、再生帯域が狭くなった。
・開口部を大きくできた1.0mのホーンでは、中低域のクセが抑えられた。
～続く～
